工控行業直線模組聯軸器特性和怎么選型

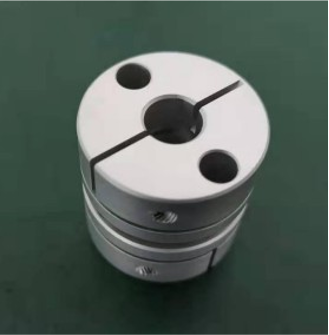

直線模組聯軸器是指聯接兩軸或軸與回轉件，在傳遞運動和動力過程中—同回轉。在正常情況下不脫開的—種裝置。有時也作為一種安全裝置用來防止被聯接機件承受過大的載荷，起到過載保護的作用。

簡述∶?

直線模組聯軸器又稱聯軸節。用來將不同機構中的主動軸和從動軸牢固地聯接起來一同旋轉，并傳遞運動和扭矩的機械部件。有時也用以聯接軸與其他零件（如齒輪、帶輪等）。常由兩半合成，分別用鍵或緊配合等聯接，緊固在兩軸端，再通過基種方式將兩半聯接起來。聯軸器可兼有補償兩軸之間由于制造安裝不工作時的變形或熱膨脹等原因所發生的偏移（包括軸向偏移、徑向偏移、角偏移或綜合偏移）∶ 以及緩和沖擊、吸振。

類型∶

?直線模組聯軸器可分為剛性聯軸器和撓性聯軸器兩大類。?剛性聯軸器不具有緩沖性和補償兩軸線相對位移的能力，要求兩軸嚴格對中，但此類聯軸器結構簡單 ，制造成本較低，裝拆、維護方便。能保證兩軸有較高的對中件，傳遞轉矩較大，應用廣泛，?撓性聯軸器又可分為無彈性元件撓性聯軸器和有彈性元件撓性聯軸器，前一類只具有補償兩軸線相對位移的能力，但不能緩沖減振 ，后一類因含有彈性元件，除具有補償兩軸線相對位移的能力外，還具有緩沖和減振作用，但傳遞的轉矩因受到彈性元件強度的限制，一般不及無彈性元件撓性聯軸器。?

性能要求∶?

根據不同的工作情況，直線模組聯軸器需具備以下性能 ∶

?（1）可移性。聯軸器的可移性是指補償兩回轉構件相對位移的能力。被連接構件間的制造和安裝誤差，運?轉中的溫度變化和受載變形等因素，都對可移性提出了要求。可移性能補償或緩解由于回轉構件間的相對位移造成的軸、軸承、聯軸器及其他零部件之間的附加載荷。

（2）緩沖性。對于經常負載起動或工作載荷變化的場合 ，聯軸器中需具有起緩沖、減振作用的彈性元件，?以保護原動機和工作機少受或不受損傷。

（3）安全、可靠，具有足夠的強度和使用壽命，

（4）結構簡單，裝拆、維護方便。

選型∶?

根據聯軸器類型的選擇，選擇聯軸器類型時，應該考慮以下幾項。

?①所需傳遞轉矩的大小和性質，對緩沖、減振功能的要求以及是否可能發生共振等。

?②由制造和裝配誤差、軸受載和熱膨脹變形以及部件之間的相對運動等引起兩軸軸線的相對位移程度。

③許用的外形尺寸和安裝方法，為了便于裝配、調整和維修所必需的操作空間。對于大型的聯軸器 ，應?能在軸不需要作軸向移動的條件下實現拆裝。
