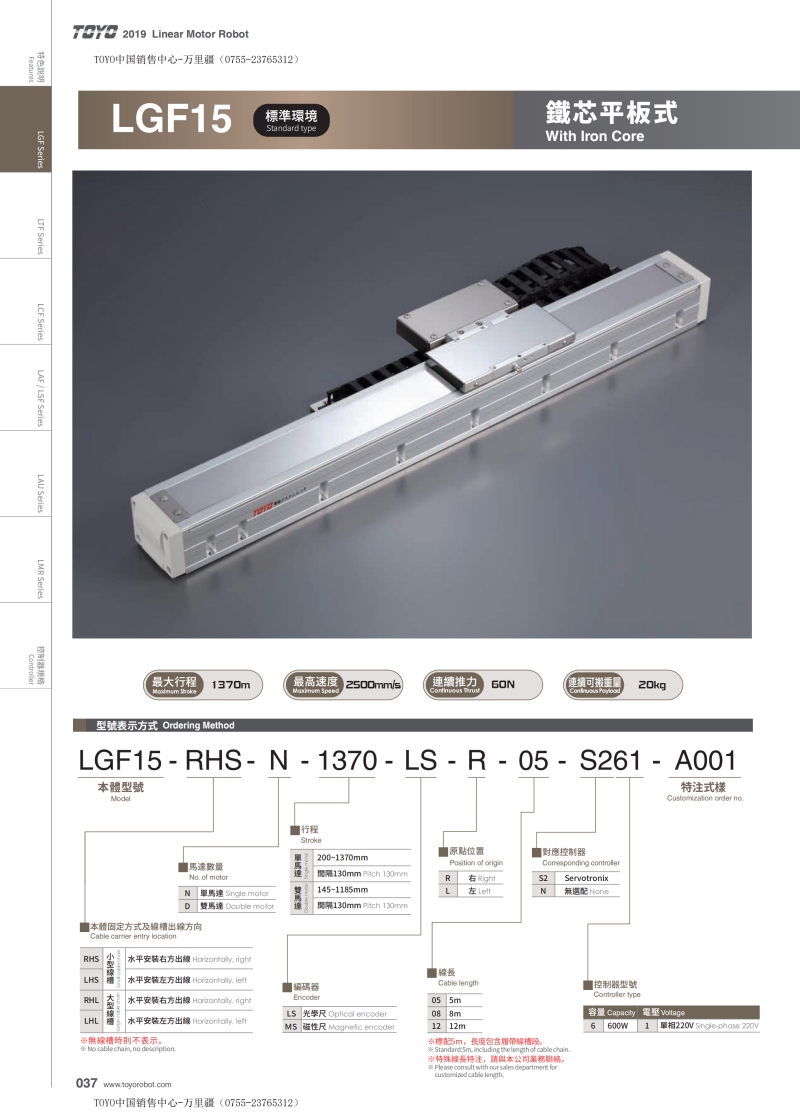

TOYO軌道內嵌有鐵芯線性馬達機械手(標準環境)LGF15

東佑達直線電機LGF15系列滿足長行程、高速、高精度的要求，透過搭載各種先端治具，可做為多用途的電子零件或機械零件之插捎、組立、搬運、螺絲鎖附……等多種應用。

產品名稱: 軌道內嵌有鐵芯線性馬達機械手(標準環境)

產品型號:TOYO LGF15

產品特色:

位置重復精度：±0.002(mm)

推力：180(N)

連續推力：60(N)

規格特性 :

位置重復精度：±0.002(mm)

推力：180(N)

連續推力：60(N)

連續可搬運重量：20(Kg)

標準行程-單馬達：200-1370mm/60間隔

標準行程-雙馬達：145-1185mm/60間隔

速度：2500mm/s

TOYO有鐵芯線性馬達機械手

特色功能

磁石(定子)為平板型式，動子(線圈)內以硅鋼片堆疊，通以電流而產生堆力。

采用用高密度線圈的設計，水平荷重更高可達120kg，適合應用大面積工件的視覺掃描檢測及網印、涂膠等。

TOYO東佑達新技術

【體積縮小】以鋁擠型本體嵌入研磨滑軌技術，提高精度、增加結構剛性、降低噪音并縮小組件總體積，較相同推力產品體積大幅減少40%。

【散熱性提高】加強動子與滑座包覆性以利熱傳導，并以鋸齒狀設計增加散熱面積，動子溫度約可降低約1.5%。

【密閉型結構】阻絕外部與內部接觸的可能性，維持動子運動的靈活性；若增加選用負壓接頭及不發塵配件，則可對應無塵室等級。

東佑達直線電機使用方法

可選配單軸多動力滑座及同步雙驅動軸。

直線位置編碼器標準為光學尺并可客制化外置固定

選配多個滑座載臺，同水產線與螺桿模組相比，空間節省并成本降低，不需軸間配合的組裝且治具共用，組立cycle time縮短，更能提高生產效率。
