Mindman氣動夾爪2爪MCHC系列

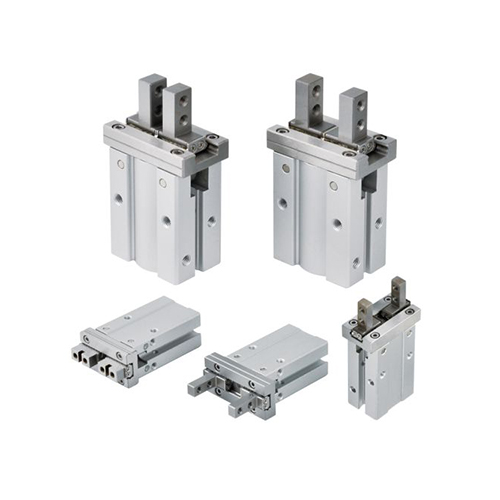

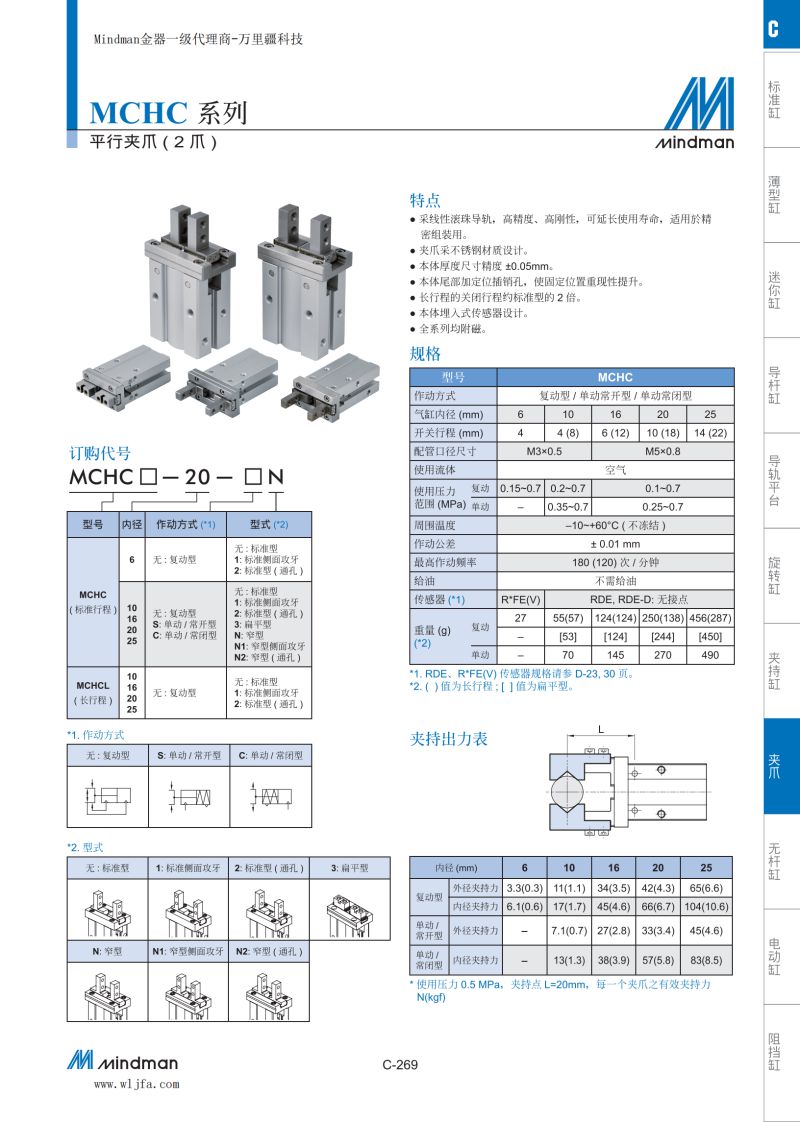

Mindman平行夾爪2爪MCHC NEW系列

新增 φ6 內徑, 長行程, 扁平型 : 2018.11.06

氣缸內徑: φ 6,10,16,20,25 (mm)，使用流體:空氣，使用壓力范圍:0.1~0.7 MPa，采線性滾珠導軌，高剛性、高精度。夾爪采不銹鋼材質設計。

采線性滾珠導軌，高精度、高剛性，可延長使用壽命，適用于精密組裝用。

夾爪采不銹鋼材質設計。

本體厚度尺寸精度 ±0.05mm。

本體尾部加定位插銷孔，使固定位置重現性提升。

本體埋入式傳感器設計。

全系列均附磁。

作動方式：復動型 / 單動型

氣缸內徑 (mm)：6, 10, 16, 20, 25

開關行程 (mm)：4, 4(8), 6(12), 10(18), 14(22) mm

配管口徑尺寸：M3×0.5, M5×0.8

使用流體：空氣

使用壓力范圍：復動型

φ6: 0.15~0.7 MPa, φ10: 0.2~0.7 MPa, φ16~25: 0.1~0.7 MPa

單動型

φ10: 0.35~0.7 MPa, φ16~25: 0.25~0.7 MPa

周圍溫度：－10~＋60℃ (不凍結)

作動公差：± 0.01 mm

更高作動頻率：180 次/分鐘

160 次/分鐘 (長行程)

給油：不需給油

傳感器：RDE, RDE-D

重量：復動型

27, 55, 124, 250, 456 g (φ6~25)

57, 124, 138, 287 g (長行程φ10~25)

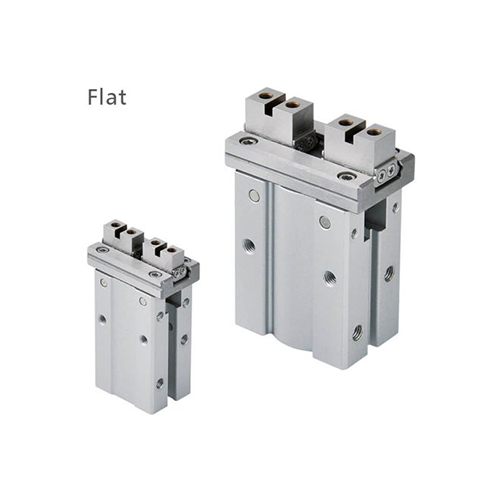

53, 124, 244, 450 g (扁平型φ10~25)

單動型

70, 145, 270, 490 g (φ10~25)
