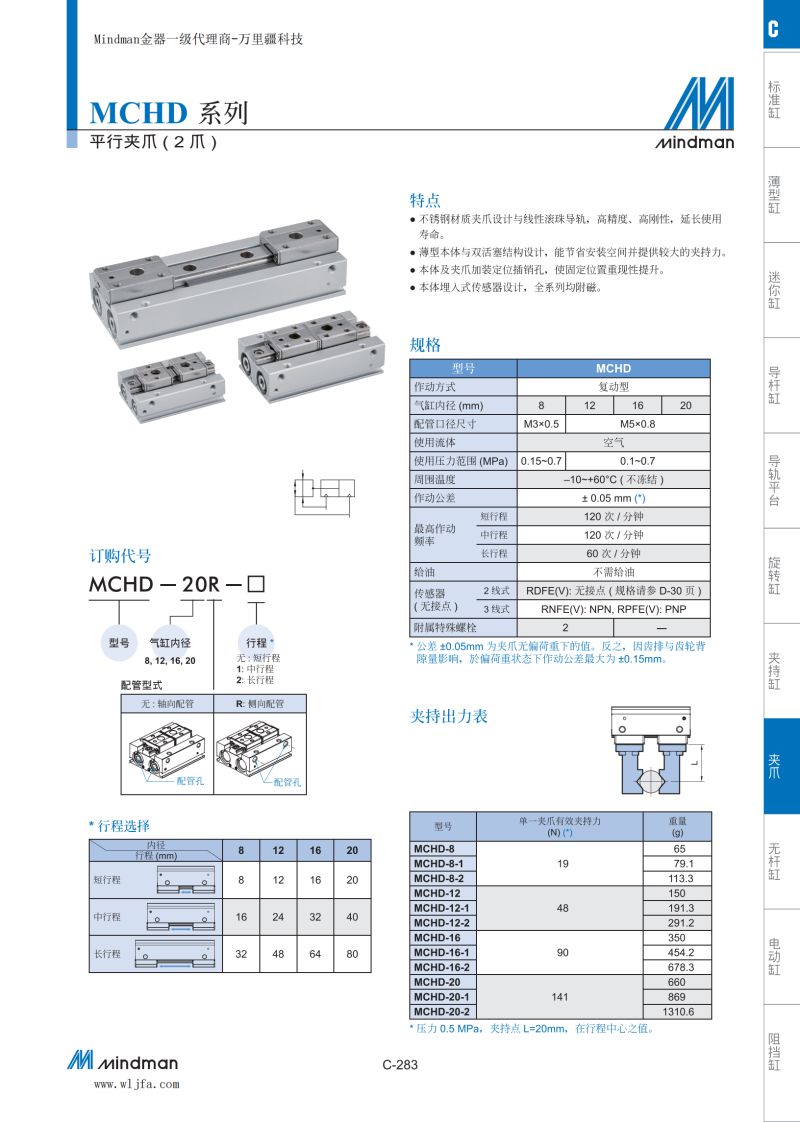

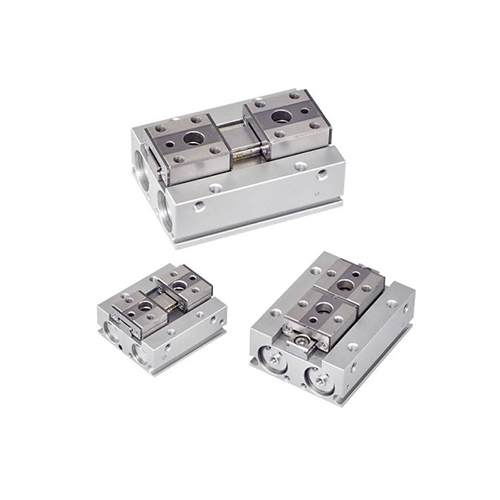

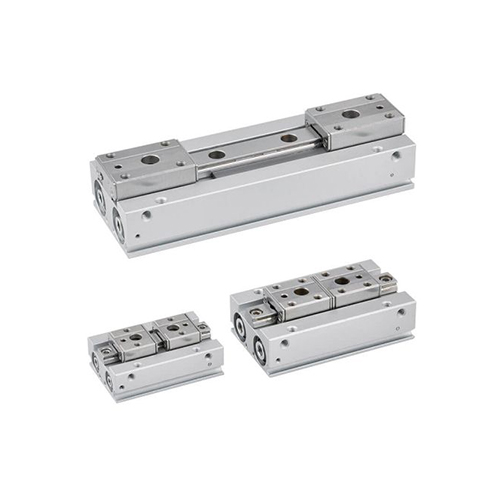

Mindman氣動夾爪2爪MCHD系列

Mindman氣動夾爪2爪MCHD系列

氣缸內徑: φ 8, 12, 16, 20 (mm)，配管口徑: M3×0.5, M5×0.8，使用壓力范圍 : 0.1~0.7 MPa，更高作動頻率: 120 次/分鐘，不銹鋼材質夾爪設計與線性滾珠導軌，高精度、高剛性，延長使用壽命。薄型本體與雙活塞結構設計，能節省安裝空間并提供較大的夾持力。

產品特色

不銹鋼材質夾爪設計與線性滾珠導軌，高精度、高剛性，延長使用壽命。

薄型本體與雙活塞結構設計，能節省安裝空間并提供較大的夾持力。

本體及夾爪加裝定位插銷孔，使固定位置重現性提升。

本體埋入式傳感器設計，全系列均附磁。

詳細規格

作動方式：復動型

氣缸內徑：8, 12, 16, 20 mm

配管口徑尺寸：M3×0.5, M5×0.8

使用流體：空氣

使用壓力范圍：φ8: 0.15~0.7 MPa
φ12, 16, 20: 0.1~0.7 MPa

作動公差：± 0.05 mm (※)

周?chē)鷾囟龋海?0~＋60℃ (不凍結)

更高作動頻率：120 次/分鐘 (短、中行程)
60 次/分鐘 (長行程)

給油：不需給油

傳感器：2線式:  RDFE(V) ,
3線式:  NPN: RNF(V) ; PNP: RPFE(V)

附屬特殊螺栓：內徑 8, 12 : 2 pcs

重量：65, 150, 350, 660 g (短行程)
79.1, 191.3, 454.2, 869 g (中行程)
113.3, 291.2, 678.3, 1310.6 g (長行程)

備注：公差 ± 0.05 mm 為夾爪無偏荷重下的值。反之，因齒排與齒輪背隙量影響，

于偏荷重狀態下作動公差更大為 ± 0.15 mm。
