一文了解伺服系統的結構組成以及特點類型

伺服系統是以變頻技術為基礎發展起來的產品，是一種以機械位置或角度作為控制對象的自動控制系統。伺服系統除了可以進行速度與轉矩控制外，還可以進行、快速、穩定的位置控制。機電一體化的伺服控制系統的結構、類型繁多，但從自動控制理論的角度來分析，伺服控制系統一般包括控制器、被控對象、執行環節、檢測環節、比較環節等五部分。

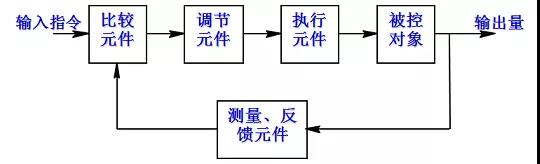

伺服系統組成原理框圖

1、比較環節

比較環節是將輸入的指令信號與系統的反饋信號進行比較，以獲得輸出與輸入間的偏差信號的環節，通常由專門的電路或計算機來實現。

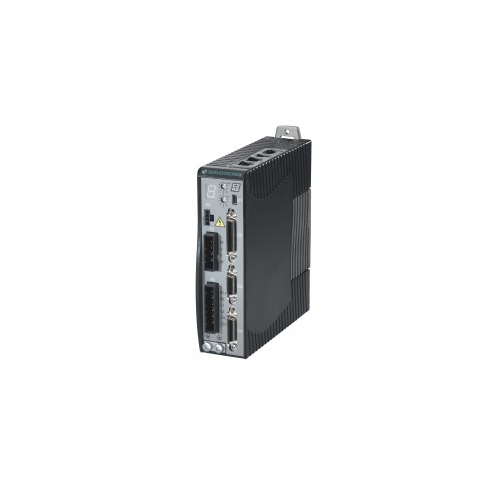

2、控制器

控制器通常是計算機或PID（比例、積分和微分）控制電路，其主要任務是對比較元件輸出的偏差信號進行變換處理，以控制執行元件按要求動作。

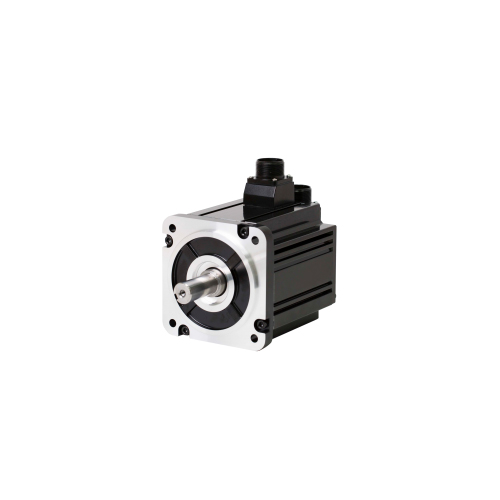

3、執行環節

執行環節的作用是按控制信號的要求，將輸入的各種形式的能量轉化成機械能，驅動被控對象工作。機電一體化系統中的執行元件一般指各種電機或液壓、氣動伺服機構等。           4、被控對象

被控對象指被控制的物件，例如一個機械手臂，或是一個機械工作平臺。

5、檢測環節

檢測環節是指能夠?qū)敵鲞M(jìn)行測量并轉換成比較環節所需要的量綱的裝置，一般包括傳感器和轉換電路。

伺服系統的類型

1、按控制原理分：有開環、閉環和半閉環三種形式

2、按被控制量性質分： 有位移、速度、力和力矩等伺服系統形式

3、按驅動方式分： 有電氣、液壓和氣壓等伺服驅動形式

4、按執行元件分： 有步進電機伺服、直流電機伺服和交流電機伺服形式
