滑臺與滑軌的原理和注意事項

滑臺與滑軌的原理和注意事項

線性滑軌開始商品化已經20余年，由于不斷的改善與創新，而今已發展許多不同種類的線性滑軌，從內部滾動的元件而言，可以分為滾柱式、滾珠式2大領域，就如同軸承一樣也有滾珠軸承、滾柱軸承。

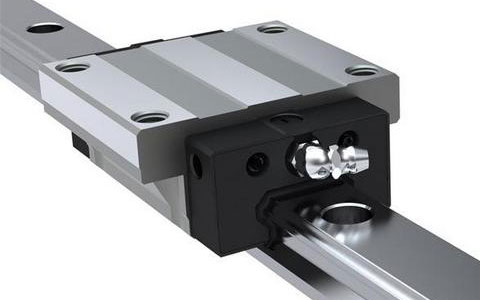

就滾珠式線性滑軌做一個簡單的介紹：滾珠式線性滑軌以鋼珠作為滑軌與滑塊之間的傳動界面，進行無限制的滾動循環之運動，同時鋼珠在滑塊、滑軌間的適當尺寸搭配而將滑快拘束在滑軌上，使得負載屏幕能夠沿著滑軌以高速度、高精度做直線運動。

滑臺與滑軌的原理

1、直線傳動單元

滑動套筒式

滾珠套筒式，傳動摩擦力最小

V型槽滑軌

T型槽滑軌

2、雙軌滑動平臺其安裝的平行度，會影響定位精度和滑動摩擦阻力

滑臺機構為防止撞擊，在兩側端點（左限、右限）會裝置防撞機之極限開關，一般在外包接線都使用其B接觸接線已達到安全的目的。

氣壓缸推動平臺通常需用滑動導軌傳動來保持作動精度，并避免承受側向力。

機械滑臺或導軌的緊松度對運動有影響，機械滑臺或導軌的緊松度應適中。

為防止滑臺機構因失控往兩端點撞機，其防治措施在控制程式上有設置，硬體也要處理，才可達安全的目的。
