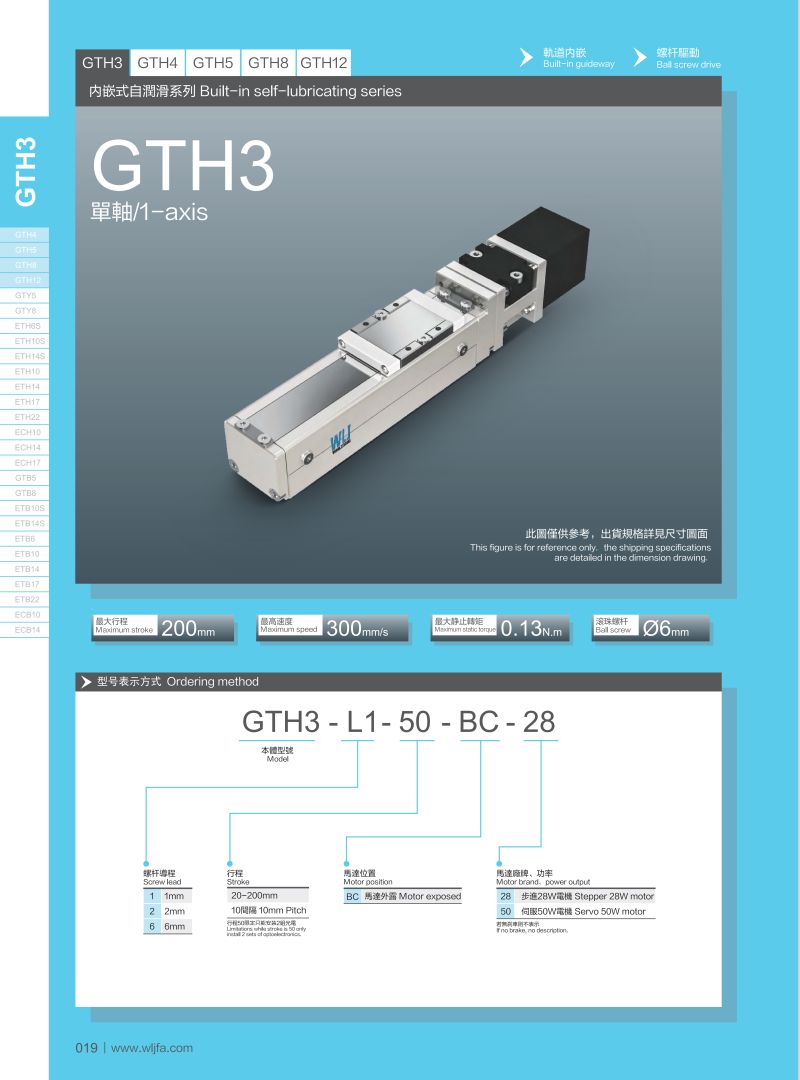

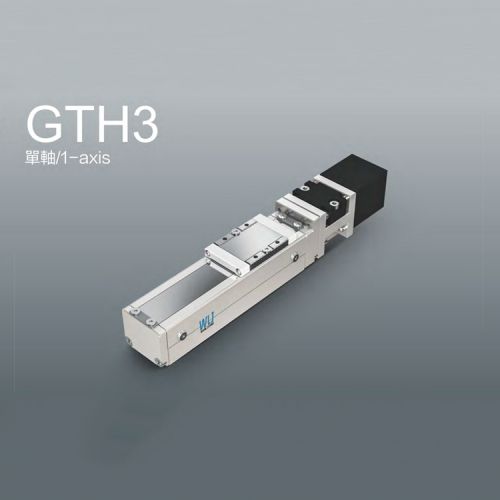

產品名稱：WLJ萬里疆軌道內嵌式滑臺模組GTH3

產品型號：GTH3

產品概述：

U型高強度鋁合金，內嵌不銹鋼導軌與底座一體磨削成型，導軌溝槽采用2列45°接觸角哥特式結構設計，提供四個方向均等負載能力，通過適當?shù)匿撉蝾A(yù)緊力可實現高精度和高剛性。另外產品采用全密封設計，運行的低發塵量，整體能達到無塵等級要求。

內嵌式滑臺模組GTH系列采用同步帶傳動，速度快，配置伺服電機可達3000mm/s，重復精度：±0.04，特別適用于高速運動需求。

內嵌式滑臺模組GTH3規格表

位置重復精度:±0.01mm

螺桿導程:1/2/6

更高速度:50/100/300

更高可搬重量：水平使用:5/5/3  垂直使用:3/2/0.8

定格推力:424/210/70

標準行程:20-200mm/10間隔

AC伺服馬達容量:30/步進28

滾珠螺桿外徑:C7?6

聯軸器:5×3

為什么3000+家工業自動化設備客戶選擇WLJ直線模組

1、剛性，強化

使用本體與滑座一體成型鋼材，改善原始鋁滑座剛性較差的問題

2、組裝.省時.方便

不需拆卸鋼帶，即可由上往下固定或由下往上固定

本體側面增加安裝基準面承靠

本體底部有定位PIN孔

3、不易.發塵

特殊鋼帶結構設計，可減少發塵。可用于潔凈室內環境；

4、等高直線度.度高

軌道嵌入于本體后研磨，行走等高直線度可達±0.02mm

5、體積.更小

寬度縮小，讓設備安裝所需空間更小

6、自潤滑.結構

自潤滑結構設計，可實現輕負載30000km免維護直接向滾道面供給潤滑油；

自潤滑塊有毛細作用始終儲存和供給潤滑油；

自潤滑塊安裝在密封端蓋與滾動體之間，直接與溝道接觸，潤滑油供給在滾道上，當滾動體在溝道經過，起到潤滑作用；
