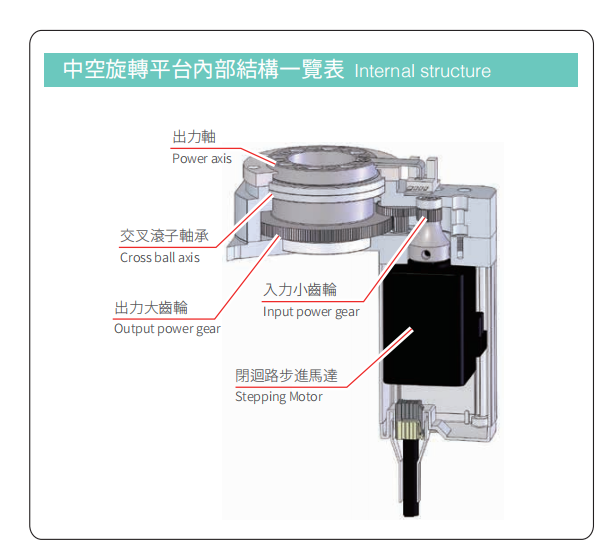

東佑達中空旋轉平臺CNT內部結構圖說明

什么是中空旋轉平臺？中空旋轉平臺通過電機驅動，實現角度調整自動化。中空旋轉平臺搭配的步進電機與傳動件通過進口高品質彈性聯軸器連接，排除空間和加工形位誤差。旋轉臺面外圈刻度直觀；標準接口，方便信號傳輸；手動手輪配置，電控手動均可。說它是一款革命性產品也不為過，可取代DD MOTOR與凸輪分割器。下面由深圳萬里疆整理的東佑達中空旋轉平臺CNT內部結構圖說明：（相關推薦可查看萬里疆科技官網《東佑達伺服式薄型中空旋轉平臺D/SNT系列 ，全新搭配SC100伺服驅控器》文章）

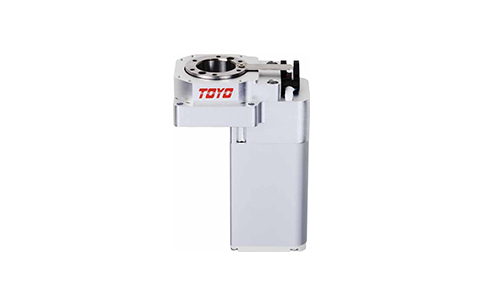

東佑達大口徑中空旋轉平臺CNT系列

大口徑中空孔（貫穿）可用于活動空間複雜的配線、配管，簡化裝置設計。

一、一體式設計，結構穩定

旋轉平臺與馬達一體式的設計，可直接將裝置的平臺或者是機械手臂安裝在輸出

平臺。與使用皮帶、皮帶輪等機構零件的情形相較，可減少機構設計、零件調配、

皮帶鬆緊調整等的時間精力與成本。

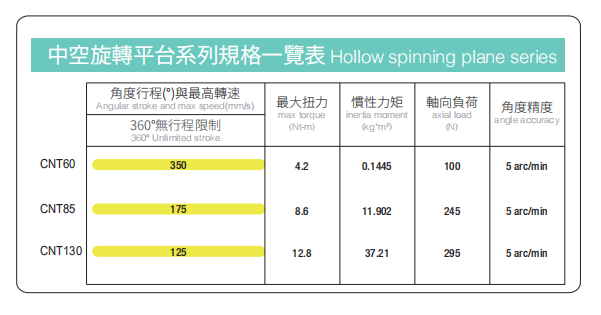

二、中空旋轉平臺系列規格一覽表

三、原點復歸簡單

標配原點回歸SENSOR，客戶不需加裝外部

SENSOR來執行原點回歸。

四、高響應，定位速度快

採用高響應的閉迴路系統步進馬達，即使重負載，也可在短時間內進行定位。

五、采用閉迴路步進馬達

敏銳的安定性

低速的安全性

無需增益調整
