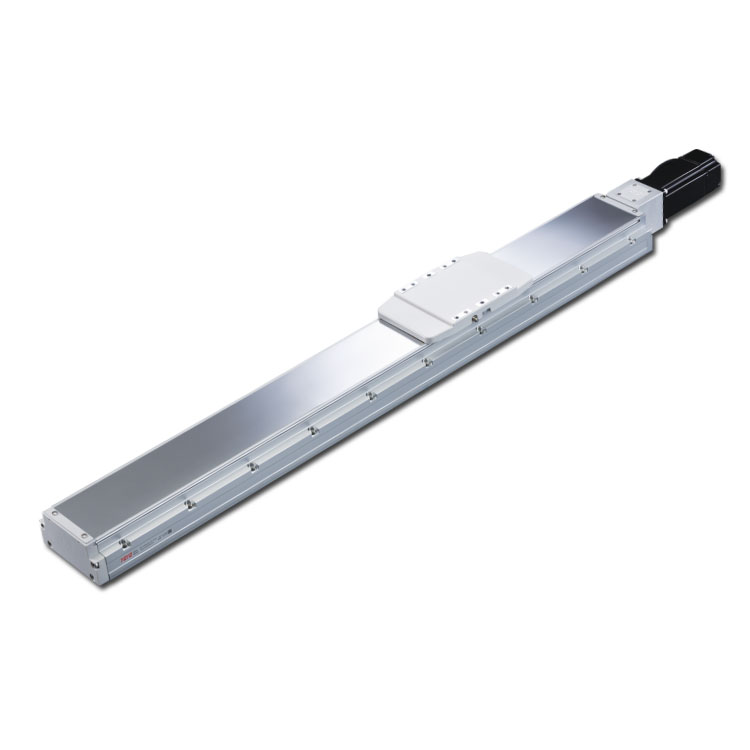

TOYO軌道內嵌式滑臺模組GTH12M

位置重復精度：±0.005(mm)

螺桿導程：5/10/20/32(mm)

更高轉速：3600/ 3600 / 3600 / 3600 (rpm)

更高速度：300/600/1200/1920(mm/s)

更大可搬重量 水平使用：110/88/40/30(kg)

更大可搬重量 垂直使用：33/22/10/8(kg)

定格推力：1388/694/347/218(N)

標準行程：750-2200 / 50 間隔 (mm)

更大加速度：0.3/0.3/0.3/0.6 (G)

====================================

|| 滾珠螺桿 ||

基本動額定負荷：11570/ 6300 / 4152 / 7326 (N)

基本靜額定負荷：23030 / 11596 / 7439 / 14157 (N)

====================================

|| 直線滑軌 ||

動態水平負載：55304 (N)

靜態水平負載：95083 (N)

====================================

|| 固定側軸承 ||

基本動額定負荷：2600 (N)

靜態容許負荷：4750 (N)

====================================

&1 : 長行程時，會產生螺桿偏擺，需將速度調降。
